在功率电子设备，尤其是充电模块、大功率音频功放、通信设备等应用中，MOS管作为核心开关器件，其热稳定性直接关系到系统的可靠性、效率和寿命。过热不仅会加速器件老化，更可能导致性能下降甚至失效。因此，深入理解MOS管发热根源并采取有效措施保障其热稳定性至关重要。
这是MOS管在导通状态下，电流流经其导通电阻（Rds(on)）时产生的功率损耗。损耗大小遵循公式 P = I² * Rds(on)。这意味着，电流越大、导通电阻越高，导通损耗就越大。例如，在大功率音频功放电路中，即使MOS管的导通电阻微小，持续的大电流也会累积可观的导通损耗，转化为显著热量。
这种损耗发生在MOS管开通和关断的瞬态过程中。在开关瞬间，电压和电流会同时存在且不为零，其乘积（V * I）导致能量以热的形式消耗。开关频率越高，开关损耗就越明显。在通信设备的高频功率放大电路中，MOS管频繁进行开关动作，如果开关过程不够迅速（存在拖尾现象），开关损耗会急剧增加。
驱动MOS管栅极电容（Ciss）充放电也会消耗能量，这部分损耗虽然通常小于前两者，但在高频驱动或驱动能力不足时也不容忽视。
这些损耗产生的热量若不能有效控制，将导致MOS管结温升高，威胁其热稳定性。
要有效管理MOS管温升，提升热稳定性，需从电路设计源头进行针对性优化：
选择低 Rds(on) 的MOS管： 这是降低导通损耗最直接有效的方法。在满足电压、电流规格的前提下，优先选用导通电阻更低的器件。使用超结技术制造的MOS管，能显著降低Rds(on)，从而在相同电流下大幅减少导通损耗和发热。
选择开关特性优异的MOS管： 关注器件的开关速度（如Qg, Qgd, Qgs等参数）。更快的开关速度有助于缩短开关转换时间，降低开关损耗。
选用高性能驱动芯片： 确保驱动芯片具备足够的驱动能力（输出电流大）和稳定的输出信号，为MOS管栅极提供快速、强劲的充放电电流，加速其导通与关断过程。
精确设置栅极电阻（Rg）： Rg的取值对开关速度和损耗影响巨大。电阻过小会导致栅极电流峰值过大，增加驱动损耗甚至引发振荡；电阻过大则会显著拖慢开关速度，增大开关损耗。需要通过计算和实验找到最优的Rg值，实现开关速度与损耗的平衡。
在追求极致能效和稳定性的今天，每一个元器件的性能都至关重要。尤其是在高频、高功率应用中，超结MOSFET的体二极管特性，直接决定了系统的开关损耗、EMI表现和整体可靠性。

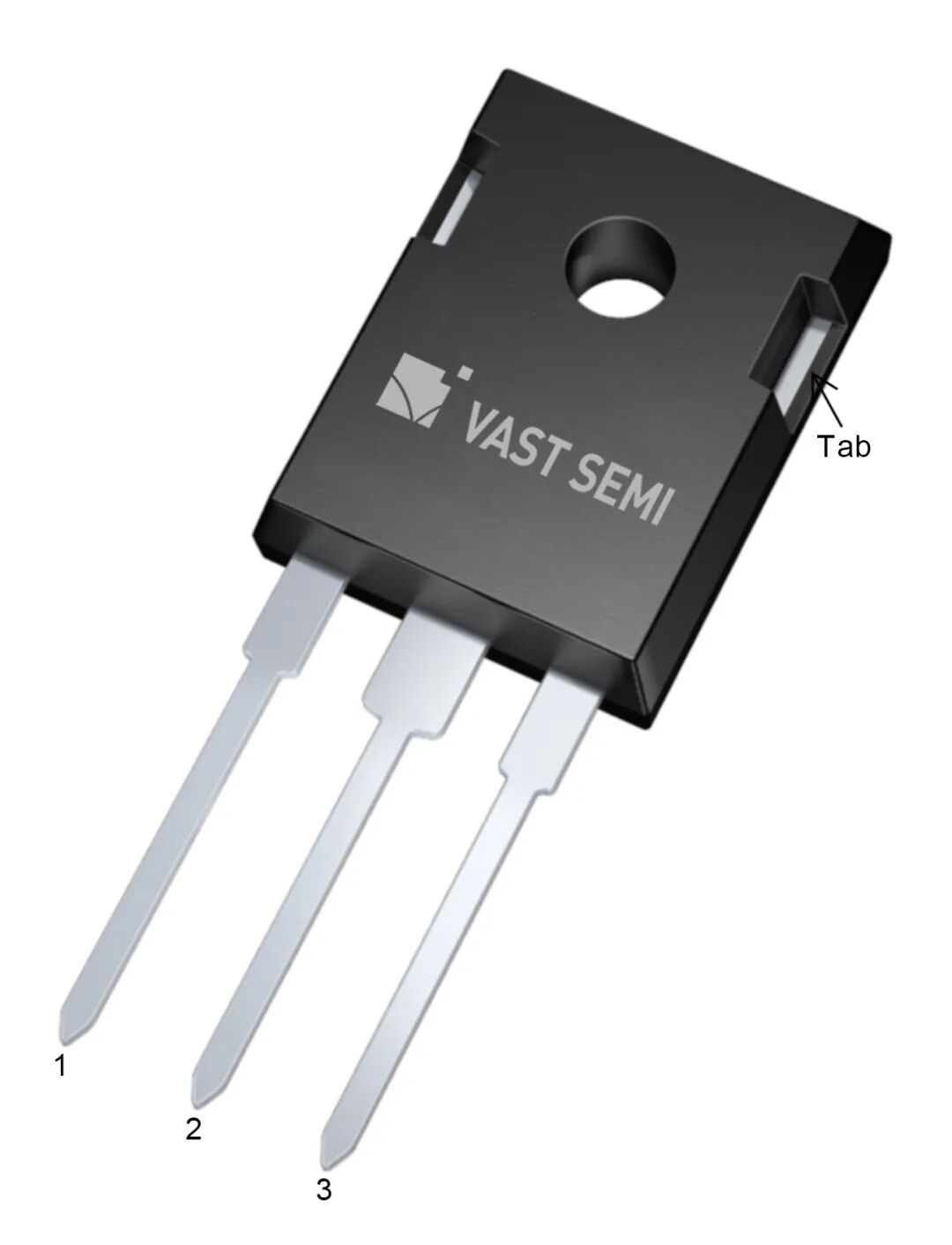

近期，旷通对新款超结产品028AFHT进行了一系列严苛的实测，并与友商产品、不同工艺产品进行了对比。

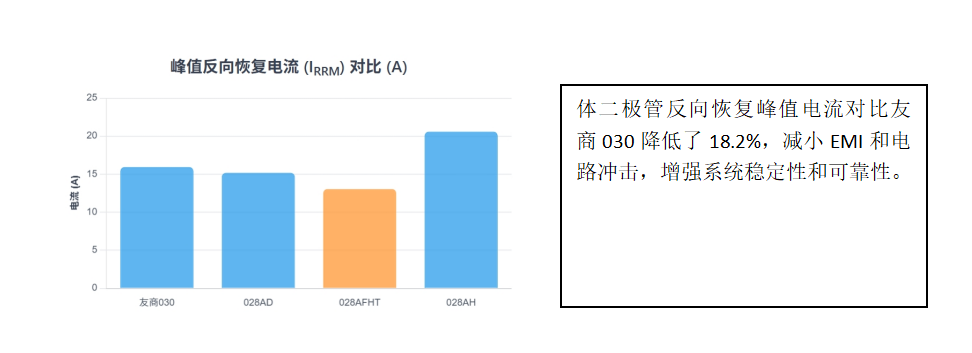

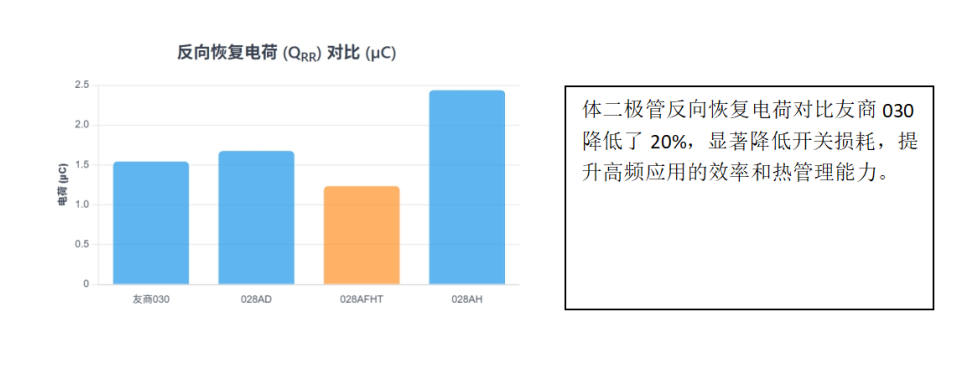

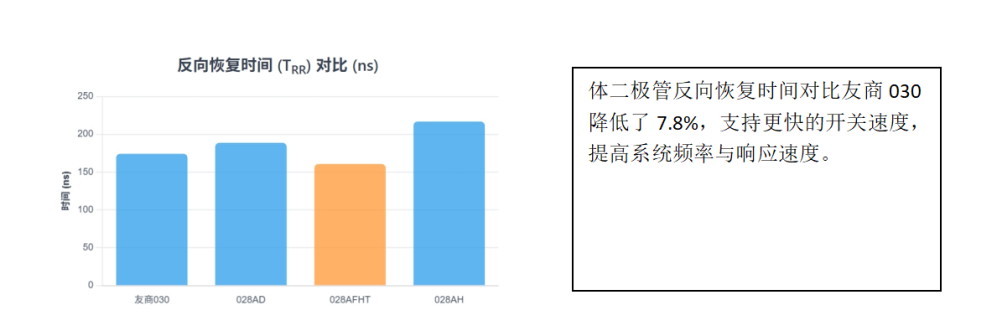

体二极管的反向恢复特性（Qrr、Trr、Irr）是评估开关损耗的关键。更优异的反向恢复意味着更低的能量损失和更小的电路冲击。
实验室数据最终要回归真实应用场景。旷通将产品置于严苛的环境下进行“烤机”测试，以验证其真实的热稳定性和可靠性。

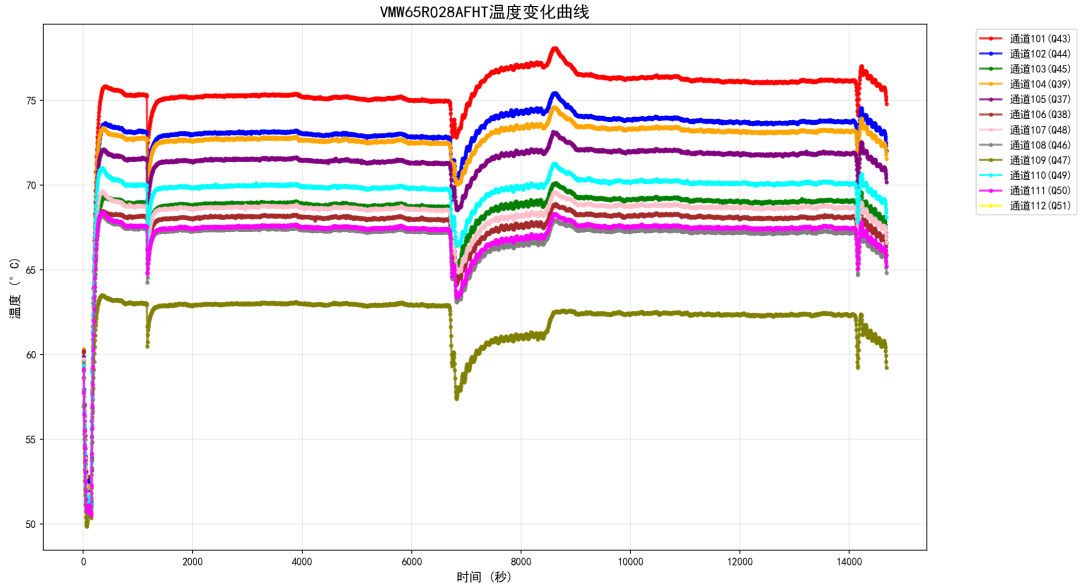

20kWLLC拓扑、170kHz工作频率、50°C环境温度条件下运行4 小时的温度变化曲线。
1、各通道温度在短时间内迅速稳定，整体波动范围小，表现出优异的热稳定性；
2、整体温升控制良好，多个关键节点温度均处于安全区间，体现出器件在高功率、高频环境下的可靠散热性能；
3、整体温度曲线平稳，未出现过热突变，说明产品具备良好的长期运行可靠性，有利于提升系统寿命与一致性。
未来，旷通将持续深耕超结MOSFET技术，不断突破性能边界，致力于为更严苛的高温、高功率密度应用提供更可靠、更高效的半导体解决方案。
