超结MOSFET（SJ-MOSFET）凭借其优异的比导通电阻（Rₛₚ）特性，已成为各类开关电源拓扑的核心器件。其核心优势在于N柱与P柱区域通过相互耗尽，可在保持高击穿电压的同时大幅提升掺杂浓度，有效降低Rₛₚ。然而，单元间距的缩小和掺杂分布的优化虽然进一步降低了Rₛₚ并增强了耗尽效果，却带来了一个关键挑战：栅漏电容（CGD）在特定工作点的突然下降。这种非线性变化会引发开关速度的急剧上升，并在关断过程中产生有害振荡，导致显著的电磁干扰（EMI）噪声，严重限制了SJ-MOSFET在高频应用中的潜力。

为解决CGD突降问题，行业研究者们曾尝试多种方法：

通过增大整体CGD来缓解问题，但却以显著的开关损耗增加为代价。

在高频下提升CGD，但会引入约10%的Rₛₚ增加。

减缓N/P柱耗尽速率，但会恶化击穿电压（V_B）与Rₛₚ之间的性能平衡。

基于前期研究发现——在P柱区域引入N点区域可有效抑制反向恢复过程中非平衡空穴的抽取速率并改善反向恢复特性，提出了一种创新性低EMI噪声SJ-MOSFET设计。其核心在于将N点区域的位置从P柱下部优化至上部的特定位置：

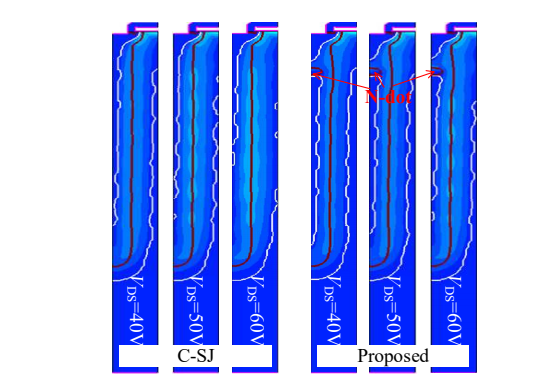

N点区域上移显著提高了P柱大部分区域的接地电阻。这使得源极接触的地电位无法直接传递至N点区域下方的P柱部分，从而实现了从柱顶到柱底更均匀的横向耗尽分布。

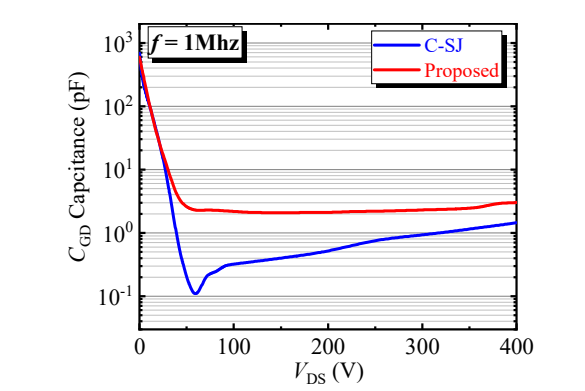

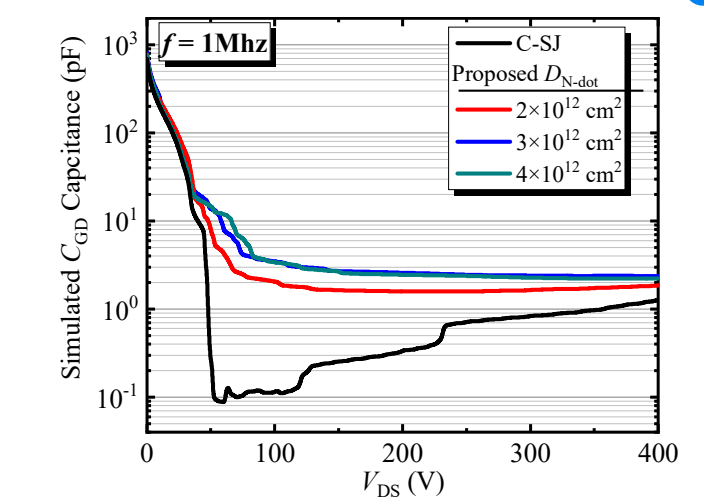

优化的N点上移位置与Dₙ₋ₐₒₜ共同作用，大幅提升了P柱接地电阻。这直接导致了N/P柱耗尽速率的显著放缓。模拟和实测CGD波形均明确显示：所提出结构在整个工作区间呈现平滑的CGD特性，彻底消除了传统结构在V_DS=40-60V区间典型的CGD突降现象。

平滑的CGD特性是改善开关行为的基石:

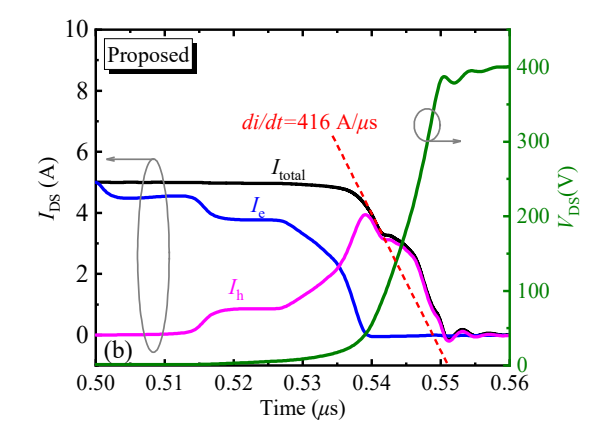

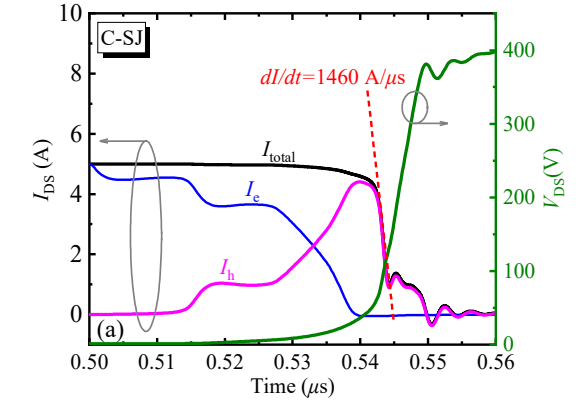

在关断瞬态，电子电流（I_c）下降更为平缓，避免了传统结构中因CGD骤降导致的陡峭dI_DS/dt（1420 A/μs -> 416 A/μs）和过高的dV_DS/dt。

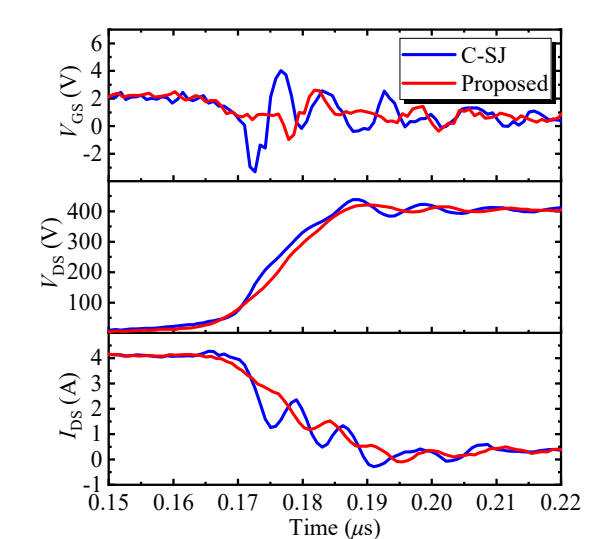

实测感性负载关断波形（图9）验证了dI_DS/dt和dV_DS/dt的显著降低，栅极电压和漏极电流振荡大幅减弱。关断损耗仅轻微增加4.9%（10.2 µJ -> 10.7 µJ）。

在66W反激式转换器的实测EMI对比中，所提出器件在关键30-60MHz频段（主要由开关速度决定）的辐射噪声峰值得到有效抑制，EMI噪声裕量较传统结构提升了约6dB以上。

本研究成功开发并验证了一种在P柱上部引入N点区域的新型超结MOSFET结构。该设计通过精妙的位置优化，显著提高了P柱接地电阻，实现了：

平滑的CGD特性：消除了传统结构中的CGD突降。

卓越的EMI抑制：实测EMI噪声裕量提升超过6dB。

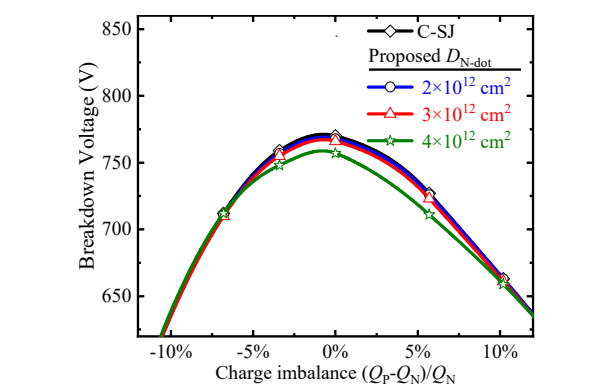

优异的性能平衡：在保持与传统器件同等击穿电压（≈746V）和比导通电阻（17.4 mΩ·cm²）的前提下，仅带来微小的关断损耗增加（~4.9%）。

优化的开关行为：dI_DS/dt、dV_DS/dt和开关振荡显著降低。

本文提出在P柱中引入N点区域的新型超结MOSFET结构，并通过实验验证其低EMI噪声特性。N点区域引入提高了P柱接地电位，使栅漏电容曲线显著平滑。实验结果表明，所提结构使EMI噪声裕量提高6dB以上，仅导致关断损耗轻微增加。这一改进得益于优化的开关速度和关断过渡期间减少的电压振荡，使该设计非常适合对EMI抑制要求较高的高频功率转换应用。
