LLC谐振电路设计与MOSFET选型
入门到精通的高阶指南
前言
在新能源和高效电源领域，LLC谐振变换器凭借其高效率和高频化优势，已经成为许多电源设计师的首选拓扑。然而，要让LLC电路真正发挥出性能优势，不仅需要掌握其设计精髓，还需要精准选择核心功率器件——MOSFET。
PART1
LLC谐振电路-高效明星

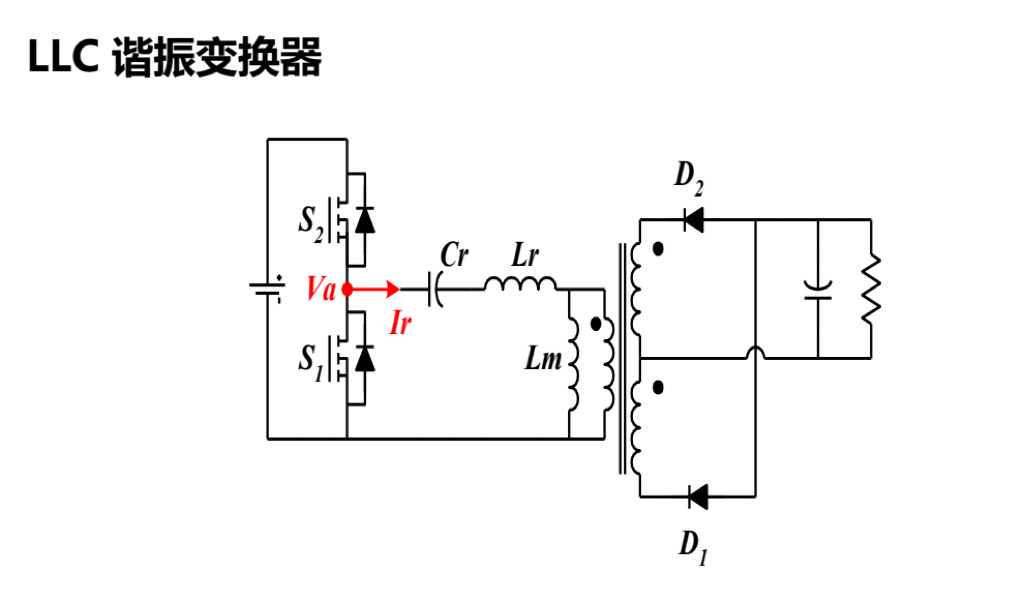

LLC谐振变换器的核心优势，都源于它的“谐振”特性和“软开关”技术。简单来说，就是让电路工作起来“少发热、低损耗”。
三大核心优势
招招解决传统电路痛点
ZVS软开关：效率提升的关键
传统硬开关电路中，MOSFET在开关瞬间会同时承受电压和电流，产生巨大的开关损耗。而LLC电路通过谐振机制，让原边MOSFET实现零电压开通（ZVS），就像轻轻关上门而不是猛地撞上门，显著降低了开关损耗。这一优势在高频工作时尤为明显。
副边二极管无反向恢复问题
传统二极管在关断时会产生反向电流冲击，不仅增加损耗还可能损坏器件。LLC电路巧妙地避开了这一问题，大幅延长了整流二极管的寿命。
全负载范围适配
从轻载到重载，LLC电路都能保证原边MOSFET实现ZVS，不会因负载变化导致效率大幅下降，展现出优异的负载适应性。
看懂增益曲线
就掌握了LLC的“地图”
LLC电路的工作状态，可以通过增益特性曲线直观呈现：
横轴：开关频率（开关管的“工作节奏”）；
纵轴：增益（输出电压与输入电压的比例）；
曲线族：不同品质因数Qs下的增益特性。
✅ ZVS区域—LLC的“理想工作区”
在这个区域内，MOSFET能实现软开关，损耗最小。设计时要确保电路的“优化工作点”落在此区域，例如图中增益为1.23的点，就是兼顾效率和稳定性的优选。
❌ ZCS区域—必须避开的“雷区”
这个区域内，MOSFET会出现零电流关断（ZCS），开关损耗急剧增加，甚至可能导致器件损坏，设计中必须确保电路不进入此区域。
PART2
LLC：四个关键参数决定成败

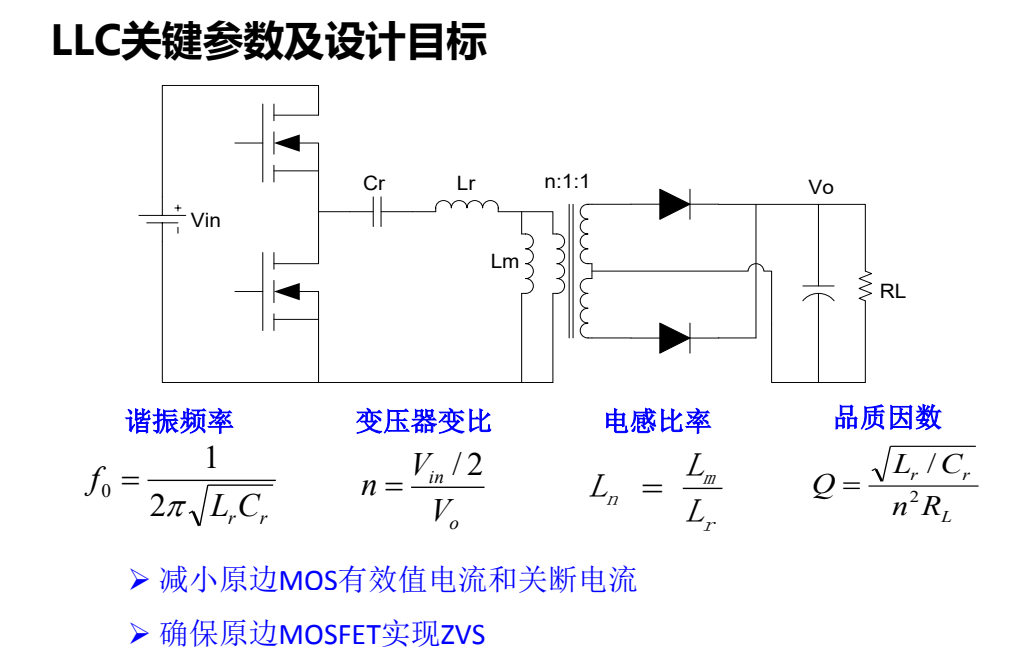

设计一个高性能的LLC电路，核心在于精准确定以下四个参数：
谐振频率 f₀—电路的“固有节奏”
谐振频率由谐振电感Lr和谐振电容Cr决定，公式为：f₀ = 1 / (2π√(Lr·Cr))
例如，要设计一个1MHz的高频电路，就需要精心选择Lr和Cr的数值，使f₀等于1MHz。这是电路实现谐振、降低损耗的基础。
变压器变比n—电压的“缩放器”
变压器变比n决定了输入输出电压的转换关系：n = (Vin/2) / Vo
假设输入电压Vin为400V，想要输出Vo为50V，那么n = (400/2)/50 = 4。通过调整变压器原副边的匝数比，就能得到所需的输出电压。
励磁电感Lm—设计中的“平衡艺术”
励磁电感Lm是LLC设计中最需要权衡的参数，它直接影响电流大小和ZVS实现：
Lm越大→电流越小→导通损耗降低
Lm太大→ZVS可能失效→开关损耗增加
这里有个重要的折中原则：Lm太小会导致电流过大、损耗增加；Lm太大又会让ZVS失效。

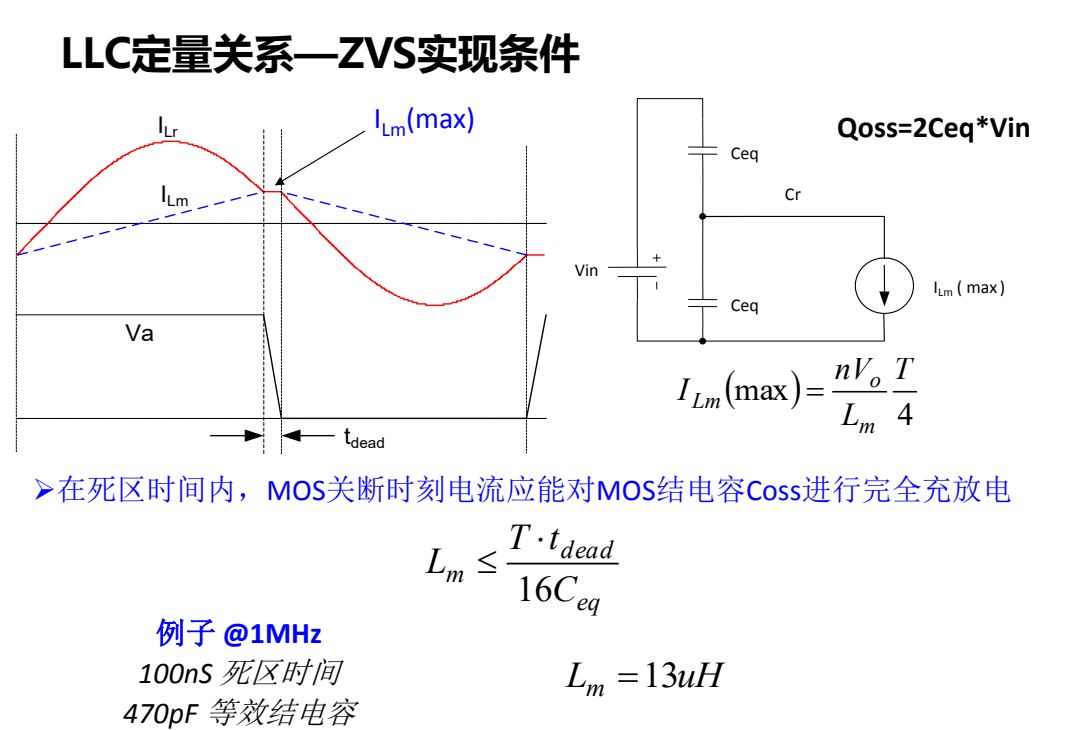

实际设计中，通过公式Lm ≤ (T·tdead)/(16·Ceq) 计算Lm的最大值（T是开关周期，tdead是死区时间，Ceq是MOSFET等效电容），再结合电流需求进行调整。
例如，在1MHz电路、100ns死区时间、470pF等效电容时，Lm最大值约为13μH，这就是一个典型的设计参考值。
品质因数Q—电路的“谐振能力”
品质因数Q由Lr、Cr和负载电阻RL决定：
Q = (√(Lr/Cr)) / (n²·RL)
Q值越大：谐振峰越陡，带负载能力强，但轻载效率可能下降;
Q值越小：谐振峰越平缓，轻载性能好，但带负载能力弱;
设计时需要根据实际负载范围选择Q值，例如家用电源常选Q=0.5-1.5，以兼顾轻重负载需求。
PART3
MOSFET选型
没有最好，只有最合适
MOSFET作为LLC电路的“核心开关”，选型正确与否直接决定整体性能。
准确计算MOSFET的“等效电容Ceq”
Ceq是影响ZVS实现的关键参数，获取方法有三种：
曲线拟合计算：通过MOSFET数据手册中的Coss曲线，计算电容充电的总电荷Qeq，再用Ceq = Qeq/Vds计算；
Spice仿真：通过电路仿真反推Ceq值
实际测量：用专业设备直接测量；
例如，某款MOSFET在480V Vds下，Qeq为225nC，那么Ceq = 225nC/480V ≈ 470pF，这就是设计时需要使用的关键值。
看透“FOM值”，选对技术平台
选择MOSFET首先要看品质因数FOM，常用的是Rdson×Qg（导通电阻×栅极电荷）。FOM值越小，MOSFET的综合性能越好。
平衡两种损耗，避免“顾此失彼”
MOSFET的损耗主要分为两种：
导通损耗：电流流过电阻产生的发热损耗；
开关损耗：开关瞬间电压电流重叠产生的损耗。
两者往往此消彼长：
Rdson越小→导通损耗越小，但开关损耗可能增加；
Qg越小→开关损耗越小，但导通损耗可能增大。

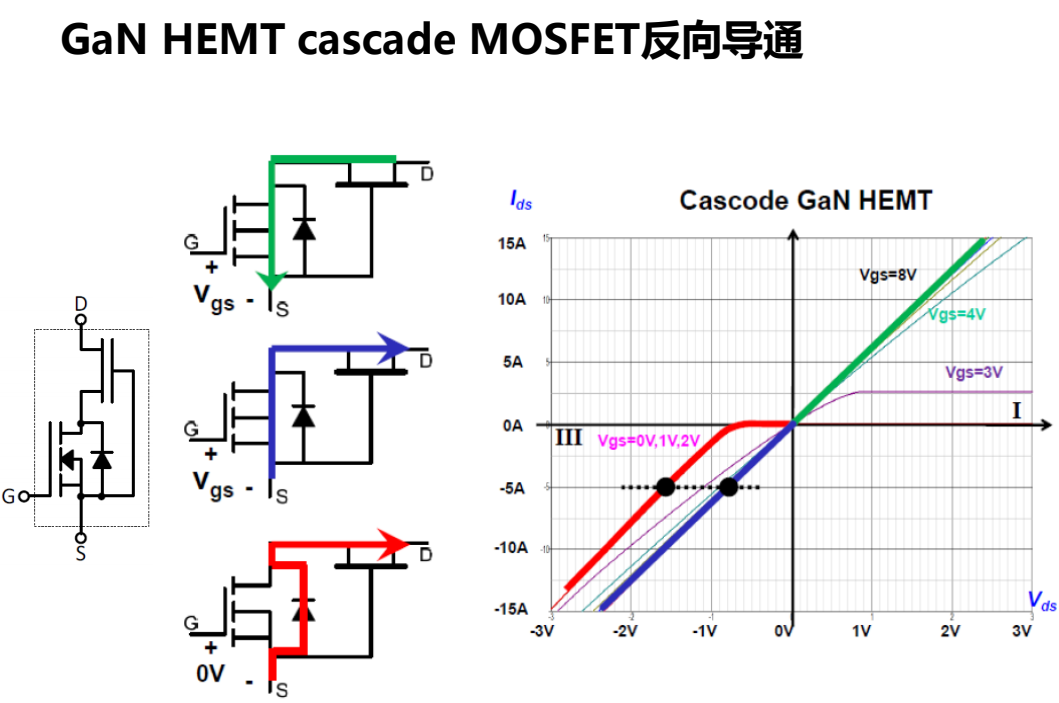

以GaN HEMT为例，其Rdson只有0.19Ω，导通损耗很小；同时Ceq也小，死区时间只需80ns，比SJ MOS的200ns短很多，原副边电流也更小，总损耗自然更低。
选型建议：先确定电路频率、功率和成本预算，再通过FOM值筛选，最后验证损耗是否符合要求。
PART4
避坑指南
解决LLC的“启动难题”

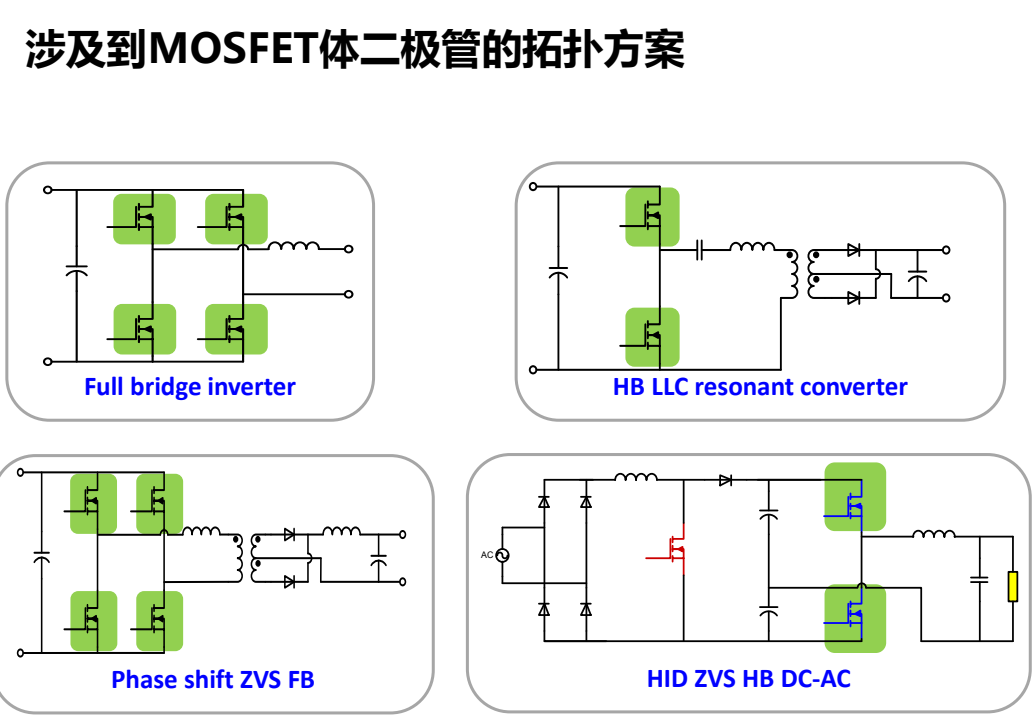

LLC电路在启动时，容易因“MOSFET体二极管反向恢复”问题导致波形振荡甚至器件损坏。
解决方案三管齐下
1、优化驱动电阻
增大Rg_off（关断电阻）：减缓MOSFET关断速度，平缓反向电流变化；
减小Rg_on（开通电阻）：加快开通速度，减少反向电荷积累。
2、采用软启动策略
传统的“直接启动”容易让电路进入ZCS区域。推荐使用“PWM软启动”：
启动初期，让开关频率远高于谐振频率；
缓慢降低频率至工作点，避免电流冲击；
3、选择体二极管特性优秀的器件
MOSFET的体二极管反向恢复特性直接影响启动稳定性。
掌握核心逻辑，设计得心应手
电路设计核心：
确定f₀和n→计算Lm范围→验证Q值→确保工作在ZVS区域，避开ZCS区域。
MOSFET选型要点：
以FOM值为核心筛选→按频率需求选择技术平台→平衡导通与开关损耗。
工程落地关键：
优化驱动电阻→采用软启动→选择体二极管特性优秀的器件。
LLC谐振电路的设计和MOSFET选型，本质上是一门平衡的艺术——既要追求高效率，也要考虑成本和稳定性。掌握这些核心逻辑，你就能根据实际需求设计出最优的电路方案。
